PRÉSCSATLAKOZÓK
A General Fittings préscsatlakozói közkedveltek a kivitelezők körében, legyen szó többrétegű csővel szerelt fűtési- és ivóvízhálózat vagy éppen sűrített levegős rendszer kialakításáról. A falsík alatt és aljzatbetonban egyaránt elhelyezhető idomok garanciát jelentenek a maximális biztonságra és a gyors kivitelezésre. Ezen csatlakozók nagy előnye, hogy dupla gumigyűrűvel vannak ellátva, ezáltal TH, H és U jelű présfejjel (kivétel a 26x3-as méret, melyhez csak TH és H fej alkalmazható, az U25-ös ugyanis eltérő méretű) egyaránt szerelhetőek.
A csatlakozó idomok főbb tulajdonságai
- fűtési- és ivóvízrendszereknél alkalmazható (ÉMI és ÁNTSZ engedéllyel rendelkeznek)
- széles idomválaszték 16x2,0 - 63x4,5 mm méret között
- dupla gumigyűrű a maximális biztonságért
- elektrokémiai korrózió ellen védett csatlakozások
- falban, aljzatban vízzáró szigetelés alkalmazása mellett elburkolhatóak
- minőségi alapanyagok: CW617N réz test, EPDM tömítés, rozsdamentes acél palást (AISI 304)
- nagy falvastagság
- gyors kivitelezést elősegítő idomok (pl.: hollandis csatlakozók, csempecsapok, csempeszelepek, golyóscsapok, réz-press átmenetek, stb.)
- számos nemzetközi és gyártói bevizsgálás, folyamatos minőség-ellenőrzés
- felületkezelt, cinkkiválás-mentes kivitelben is rendelhető
- 10 év rendszergarancia Valsir Mixal és Pexal többrétegű csőrendszerrel történő szerelésnél
- fűtési- és ivóvízrendszereknél alkalmazható (ÉMI és ÁNTSZ engedéllyel rendelkeznek)
- széles idomválaszték 16x2,0 - 63x4,5 mm méret között
- dupla gumigyűrű a maximális biztonságért
- elektrokémiai korrózió ellen védett csatlakozások
- falban, aljzatban vízzáró szigetelés alkalmazása mellett elburkolhatóak
- minőségi alapanyagok: CW617N réz test, EPDM tömítés, rozsdamentes acél palást (AISI 304)
- nagy falvastagság
- gyors kivitelezést elősegítő idomok (pl.: hollandis csatlakozók, csempecsapok, csempeszelepek, golyóscsapok, réz-press átmenetek, stb.)
- számos nemzetközi és gyártói bevizsgálás, folyamatos minőség-ellenőrzés
- felületkezelt, cinkkiválás-mentes kivitelben is rendelhető
- 10 év rendszergarancia Valsir Mixal és Pexal többrétegű csőrendszerrel történő szerelésnél
![general_fittings_prescsatlakozok_01.jpg](/images/General-Fittings/general_fittings/general_fittings_prescsatlakozok_01.jpg)
Alkalmazási lehetőségek
A General Fittings idomok az alábbi rendszerek kiépítése során alkalmazhatóak:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban 20 °C – 10 bar
- használati melegvíz hálózatokban 60 °C – 10 bar
- fűtési rendszerekben 90 °C – 6 bar
- hűtési rendszerekhez 5 °C – 6 bar
- glikol-víz keverékkel feltöltött rendszerekben (a gyártó előírása szerint alkalmazható, glikollal szemben ellenálló tömítéssel)
- uszodavizes rendszerekben (a gyártó előírása szerint alkalmazható)
- sűrített levegős rendszerekben (a gyártó előírása szerint alkalmazható)
összetartozó maximális hőmérséklet-nyomásérték párok esetén.
A General Fittings idomok az alábbi rendszerek kiépítése során alkalmazhatóak:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban 20 °C – 10 bar
- használati melegvíz hálózatokban 60 °C – 10 bar
- fűtési rendszerekben 90 °C – 6 bar
- hűtési rendszerekhez 5 °C – 6 bar
- glikol-víz keverékkel feltöltött rendszerekben (a gyártó előírása szerint alkalmazható, glikollal szemben ellenálló tömítéssel)
- uszodavizes rendszerekben (a gyártó előírása szerint alkalmazható)
- sűrített levegős rendszerekben (a gyártó előírása szerint alkalmazható)
összetartozó maximális hőmérséklet-nyomásérték párok esetén.
![general_fittings_prescsatlakozok_02.jpg](/images/General-Fittings/general_fittings/general_fittings_prescsatlakozok_02.jpg)

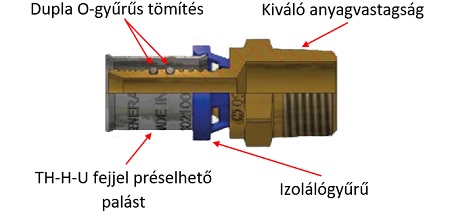

Műszaki adatok, szerkezeti felépítés
- maximális üzemi nyomás: 10 bar
- maximális üzemi hőmérséklet: 95 °C
- minimum üzemi hőmérséklet: -20 °C
- víz-glikol közeg alkalmazása esetén a maximális keverési arány 70-30 %
- maximális üzemi nyomás: 10 bar
- maximális üzemi hőmérséklet: 95 °C
- minimum üzemi hőmérséklet: -20 °C
- víz-glikol közeg alkalmazása esetén a maximális keverési arány 70-30 %
![general_fittings_prescsatlakozok_031.jpg](/images/General-Fittings/general_fittings/general_fittings_prescsatlakozok_031.jpg)
A szerelés menete
![szoritogyurus_szereles_1.png](/images/General-Fittings/general_fittings/szoritogyurus_szereles_1.png)
Csővágó ollóval, a cső tengelyére merőlegesen vágjuk méretre a csövet.
![szoritogyurus_szereles_2.png](/images/General-Fittings/general_fittings/szoritogyurus_szereles_2.png)
Kalibráló szerszámmal letörést készítünk a cső peremén körkörösen, eltávolítjuk a sorját.
![presidom_szereles_3.png](/images/General-Fittings/general_fittings/presidom_szereles_3.png)
Ütközésig betoljuk az idomba a csövet. Ellenőrizzük, hogy a kék perem nyílásaiban minden oldalról látható a betolt cső.
![presidom_szereles_4.png](/images/General-Fittings/general_fittings/presidom_szereles_4.png)
A présszerszámot az acél palástra helyezzük (kontúrtól függően a műanyag gyűrűre vagy mellé), majd préselünk.

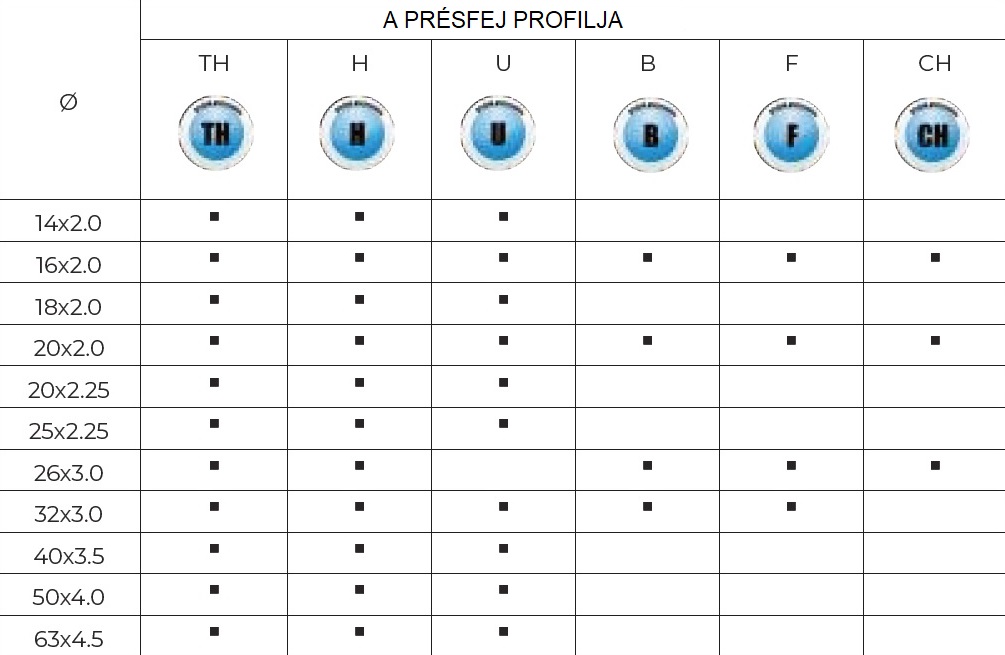

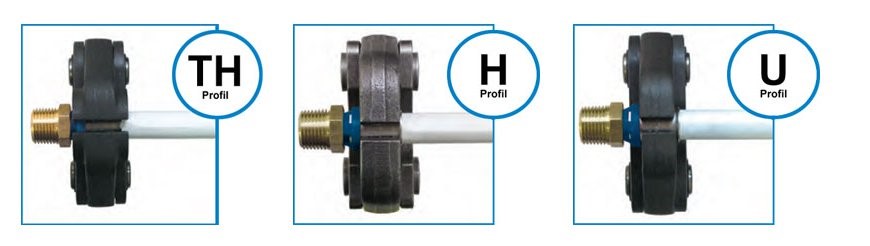

Alkalmazható présfejek
![general_fittings_prescsatlakozok_fejek.jpg](/images/General-Fittings/general_fittings/general_fittings_prescsatlakozok_fejek.jpg)
![gf_press_pofa.jpg](/images/General-Fittings/general_fittings/gf_press_pofa.jpg)
Nem megfelelő préselés esetén tömítetlenség adódhat! Fontos a présszerszámok időszakos karbantartása, nyomatékának ellenőrzése!
Fontos: a menetes végek tömítésére ne használjunk kendert. Javasolt tömítés: Loctite 55.
