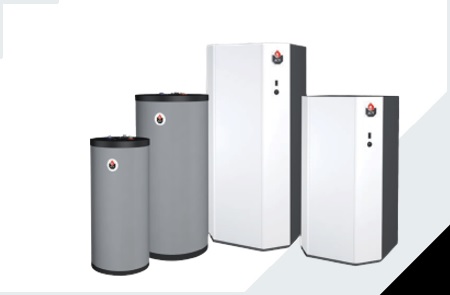

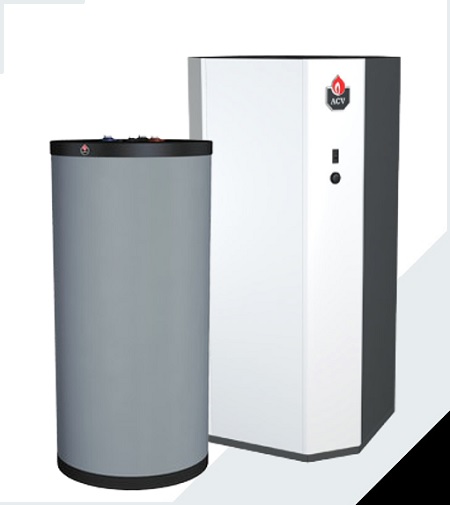

HRs ÉS JUMBO TÁROLÓK
Tank-in-Tank rendszerű, álló indirekt tárolók 320-1000 literes űrtartalomig. Az ACV HRs és Jumbo tárolói a legoptimálisabb választást jelentik abban az esetben, ha a telepítés helye szűkös, a melegvíz-igény pedig rendkívül magas. További előnyük, hogy épületbe juttatásukhoz elégséges egy mindössze 800 mm széles ajtónyílás a külön szállított szigetelésnek és burkolatnak köszönhetően.
A HRs és Jumbo tárolók főbb tulajdonságai
- széles típusválaszték 320-1000 liter között
- a tartály, a szigetelés és a burkolat külön szállítva
- rozsdamentes acél alapanyag, mely ellenáll a korróziónak
- a belső inox tartály a hőmérsékletváltozások hatására állandó mozgásban van, így megakadályozza a vízkő lerakódását
- földre telepíthető
- kiváló szigetelés (HRs esetén poliuretán hab, Jumbo-nál pedig kőzetgyapot)
- beépített termosztát (Jumbo sorozat)
- széles típusválaszték 320-1000 liter között
- a tartály, a szigetelés és a burkolat külön szállítva
- rozsdamentes acél alapanyag, mely ellenáll a korróziónak
- a belső inox tartály a hőmérsékletváltozások hatására állandó mozgásban van, így megakadályozza a vízkő lerakódását
- földre telepíthető
- kiváló szigetelés (HRs esetén poliuretán hab, Jumbo-nál pedig kőzetgyapot)
- beépített termosztát (Jumbo sorozat)
Műszaki adatok, szerkezeti felépítés
A rendszer megengedett maximális üzemi nyomása:
- fűtési oldalon: 4,5 bar
- HMV oldalon: 10 bar
A tárolók műszaki adattáblái a Beüzemelési, használati és karbantartási útmutatókban találhatóak.
A vízoldali bekötésnél az alábbi biztonsági szerelvények használata kötelező:
- szakaszoló szelep (a készülék kizárásához)
- biztonsági szelep
- visszacsapó szelep
Továbbá ajánlott a következő szerelvények használata:
- termosztatikus keverőszelep a forrázásveszély elkerüléséhez, a tartályból kilépő
(akár 85 °C-os) melegvíz hőmérsékletét ajánlott lekeverni, hogy a felhasználóhoz már csak kb. 45 °C-os víz kerüljön
- tágulási tartály (méretezni szükséges)
A rendszer megengedett maximális üzemi nyomása:
- fűtési oldalon: 4,5 bar
- HMV oldalon: 10 bar
A tárolók műszaki adattáblái a Beüzemelési, használati és karbantartási útmutatókban találhatóak.
A vízoldali bekötésnél az alábbi biztonsági szerelvények használata kötelező:
- szakaszoló szelep (a készülék kizárásához)
- biztonsági szelep
- visszacsapó szelep
Továbbá ajánlott a következő szerelvények használata:
- termosztatikus keverőszelep a forrázásveszély elkerüléséhez, a tartályból kilépő
(akár 85 °C-os) melegvíz hőmérsékletét ajánlott lekeverni, hogy a felhasználóhoz már csak kb. 45 °C-os víz kerüljön
- tágulási tartály (méretezni szükséges)

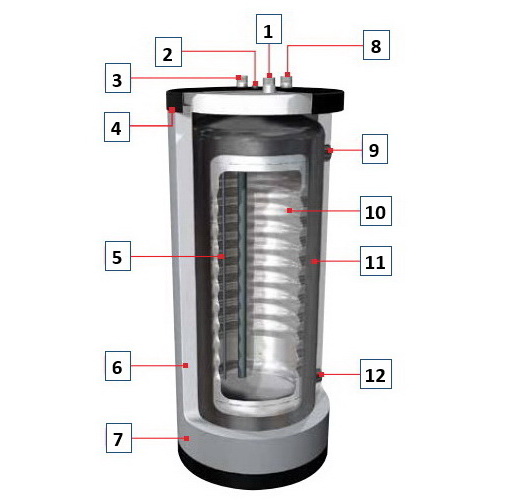

HRs (320-600 l-ig)
1 - HMV csatlakozás
2 - kézi légtelenítő
3 - hidegvíz csatlakozás
4 - polipropilén burkolatfedél
5 - merülőhüvely
6 - 100 mm (Hrs 320) vagy 70 mm (többi modell) vastag flexibilis szigetelés (nyílt pórusú poliuretán hab)
7 - külső vinyl burkolat zipzárral
8 - HMV cirkulációs csonk
9 - fűtési előremenő csatlakozás
10 - rozsdamentes acél belső tartály (HMV)
11 - külső acél tartály (fűtővíz)
12 - fűtési visszatérő csatlakozás

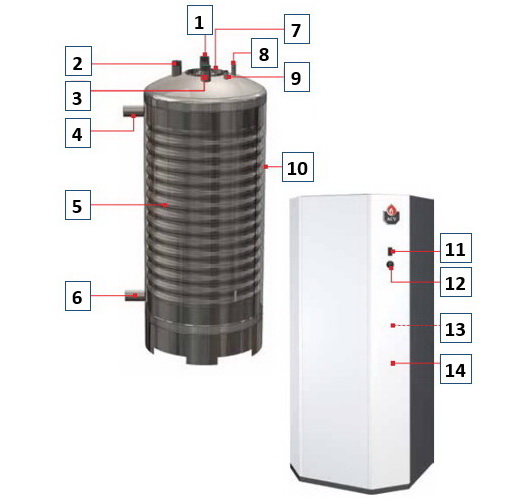

HRs / Jumbo (800-1000 l-ig)
1 - HMV csatlakozás
2 - HMV cirkulációs csonk
3 - hidegvíz csatlakozás
4 - fűtési előremenő csatlakozás
5 - rozsdamentes acél belső tartály (HMV)
6 - fűtési visszatérő csatlakozás
7 - tisztítónyílás
8 - merülőhüvely
9 - kézi légtelenítő
10 - külső acél tartály (fűtővíz)
Csak a Jumbo 800-1000 esetén:
11 - hőmérő
12 - hőmérséklet szabályozó
13 - 120 mm vastag kőzetgyapot szigetelés
14 - fémburkolat
A HRs és Jumbo tárolók feltöltése
Mielőtt feltöltené a fűtési rendszert és ezzel együtt a külső, fűtővíz tartályt (primer oldal), először fel kell tölteni a belső, használati melegvíz tartályt (szekunder oldal).
Beüzemelés, illetve használat előtt mindkét tartályt fel kell tölteni.
Mielőtt feltöltené a fűtési rendszert és ezzel együtt a külső, fűtővíz tartályt (primer oldal), először fel kell tölteni a belső, használati melegvíz tartályt (szekunder oldal).
Beüzemelés, illetve használat előtt mindkét tartályt fel kell tölteni.

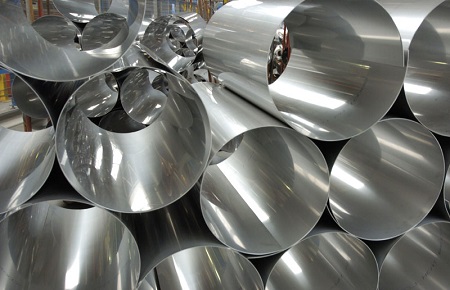

Duplex rozsdamentes acél
Az ACV az egyetlen gyártó a világon, aki Tank-in-Tank rendszerű melegvíztárolót kínál, olyan rozsdamentes acél belső tartállyal, amely ellenáll még a rendkívül agresszív használati víznek is hőmérséklet korlát nélkül. Az ACV Duplex tartályok a legjobb minőségű Duplex rozsdamentes acél felhasználásának köszönhetően 2.000 mg/l klórtartalomig használhatóak magasabb hőmérséklet esetén is.
Az ACV Duplex tartály a legjobb megoldás agresszív használati víz esetén, legyen szó tengervízről, nagy klórtartalomról, vagy ipari felhasználásról. A HRs típusok rendelhetőek duplex változatban is.
Az ACV az egyetlen gyártó a világon, aki Tank-in-Tank rendszerű melegvíztárolót kínál, olyan rozsdamentes acél belső tartállyal, amely ellenáll még a rendkívül agresszív használati víznek is hőmérséklet korlát nélkül. Az ACV Duplex tartályok a legjobb minőségű Duplex rozsdamentes acél felhasználásának köszönhetően 2.000 mg/l klórtartalomig használhatóak magasabb hőmérséklet esetén is.
Az ACV Duplex tartály a legjobb megoldás agresszív használati víz esetén, legyen szó tengervízről, nagy klórtartalomról, vagy ipari felhasználásról. A HRs típusok rendelhetőek duplex változatban is.
