SZORÍTÓGYŰRŰS CSATLAKOZÓK

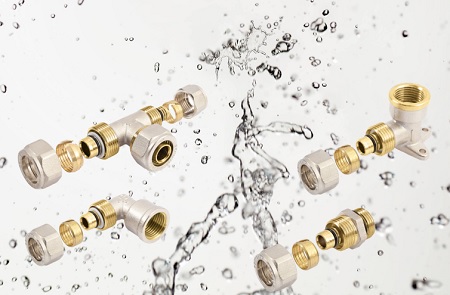

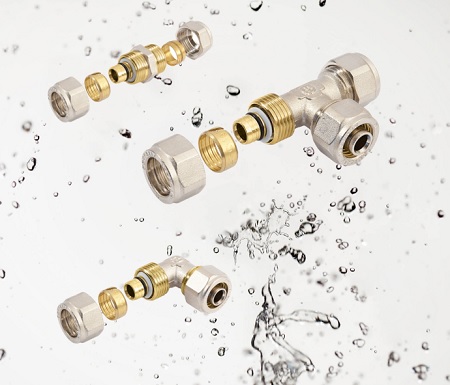

Gyors és egyszerű csatlakozási mód többrétegű csőrendszerrel kialakított fűtési- és ivóvízrendszerekhez, minimális szerszámigénnyel. Ezt a lehetőséget kínálják a General Fittings szorítógyűrűs idomai a falon kívüli, vagy könnyen hozzáférhető helyen történő szerelések elvégzéséhez. E kiváló minőségű idomokat széles méret- és típusválaszték jellemzi.

A csatlakozó idomok főbb tulajdonságai

- fűtési- és ivóvízrendszereknél egyaránt alkalmazható (ÉMI és ÁNTSZ engedéllyel egyaránt rendelkezik)
- széles idomválaszték 16x2,0 - 32x3,0 mm méret között
- elektrokémiai korrózió ellen védett csatlakozások
- földben, falban, aljzatban nem szerelhetőek (nem elburkolhatóak)

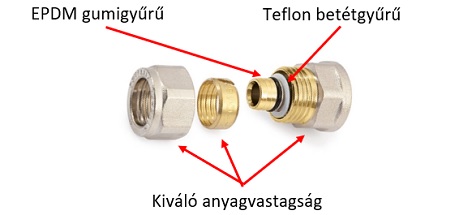

- minőségi alapanyagok: CW617N réz test és szorítógyűrű, EPDM gumigyűrű, teflon betétgyűrű (FL8020)
- nagy falvastagság
- gyors kivitelezést elősegítő idomok (pl.: falikorong, keresztidom)
- számos nemzetközi és gyártói bevizsgálás, folyamatos minőség-ellenőrzés
- 10 év rendszergarancia Valsir Mixal és Pexal többrétegű csőrendszerrel történő szerelésnél

Alkalmazási lehetőségek

A General Fittings szorítógyűrűs idomok falon kívüli, vagy könnyen hozzáférhető helyen történő szerelés során alkalmazhatóak az alábbi feltételek mellett:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban 20 °C – 10 bar
- használati melegvíz hálózatokban 60 °C – 10 bar
- fűtési rendszerekben 90 °C – 6 bar
- glikol-víz keverékkel feltöltött rendszerekben csak a gyártó előírása szerint alkalmazható, glikollal szemben ellenálló tömítéssel
összetartozó maximális hőmérséklet-nyomásérték párok esetén.

Műszaki adatok, szerkezeti felépítés

- maximális üzemi nyomás: 10 bar
- maximális üzemi hőmérséklet: 95 °C
- minimum üzemi hőmérséklet: -20 °C
- víz-glikol közeg alkalmazása esetén a maximális keverési arány 70-30 %

A szerelés menete

Csővágó ollóval, a cső tengelyére merőlegesen vágjuk méretre a csövet.


Kalibráló szerszámmal körkörös letörést készítünk a cső peremén, majd eltávolítjuk a sorját.

Húzza rá a csőre a szorító- és a roppantó gyűrűket, majd toljuk be ütközésig az idomba a csövet.

Villáskulcsok segítségével húzza rá a szorítógyűrűt az idomra.
