KPE CSATLAKOZÓK
A tömszelencés idomok (4800-es cikkcsoport) a KPE csövek összekötésére, leágaztatására vagy különféle szerelvényekhez (mint például vízóra, kerticsap, altalajcsap) történő csatlakoztatására szolgálnak. A General Fittings e szortimenten belül is számos lehetőséget biztosít a kivitelezők számára. A 63 mm-es méretig elérhető csatlakozók kiváló minőségű réz alapanyagból készülnek, melynek köszönhetően épületen belül és kívül egyaránt garantált a magas fokú megbízhatóság.

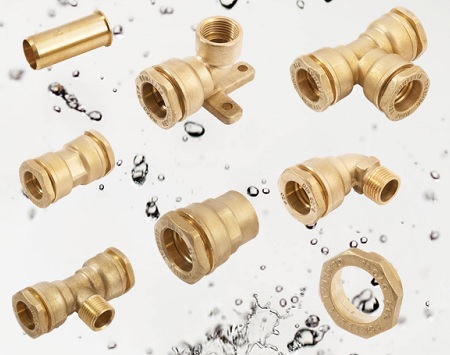

A csatlakozó idomok főbb tulajdonságai
- ivóvízrendszereknél alkalmazható (ÁNTSZ engedéllyel rendelkezik)
- széles méret és idomválaszték 20 mm-től 63 mm-ig
- réz roppantó gyűrű
- támasztóhüvely külön tételként rendelhető
- minőségi alapanyagok: CW617N réz test, roppantó- és síkgyűrű, illetve rögzítő csavar, EPDM gumigyűrű
- nagy falvastagság
- kellően hosszú menet a biztos kötés érdekében
- számos nemzetközi és gyártói bevizsgálás, folyamatos minőség-ellenőrzés
- rögzítőcsavar, roppantó- és laposgyűrű alkatrészként rendelhető
- ivóvízrendszereknél alkalmazható (ÁNTSZ engedéllyel rendelkezik)
- széles méret és idomválaszték 20 mm-től 63 mm-ig
- réz roppantó gyűrű
- támasztóhüvely külön tételként rendelhető
- minőségi alapanyagok: CW617N réz test, roppantó- és síkgyűrű, illetve rögzítő csavar, EPDM gumigyűrű
- nagy falvastagság
- kellően hosszú menet a biztos kötés érdekében
- számos nemzetközi és gyártói bevizsgálás, folyamatos minőség-ellenőrzés
- rögzítőcsavar, roppantó- és laposgyűrű alkatrészként rendelhető
![general_fittings_kpe_csatlakozo_01.jpg](/images/General-Fittings/general_fittings/general_fittings_kpe_csatlakozo_01.jpg)

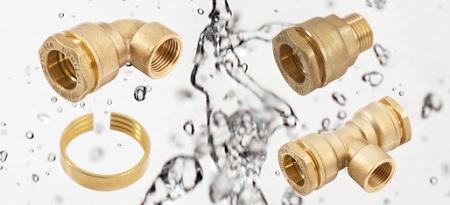

Alkalmazási lehetőségek
A General Fittings KPE csőrendszerekhez alkalmazható idomok az alábbi rendszereknél alkalmazhatóak:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban
- öntözőrendszerek kiépítésekor
összetartozó maximális hőmérséklet-nyomásérték párok esetén.
A General Fittings KPE csőrendszerekhez alkalmazható idomok az alábbi rendszereknél alkalmazhatóak:
- emberi fogyasztásra szánt vízzel érintkező hálózatokban
- öntözőrendszerek kiépítésekor
összetartozó maximális hőmérséklet-nyomásérték párok esetén.
![general_fittings_kpe_csatlakozo_02.jpg](/images/General-Fittings/general_fittings/general_fittings_kpe_csatlakozo_02.jpg)

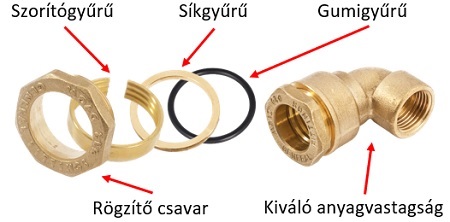

Műszaki adatok, szerkezeti felépítés
- maximális üzemi nyomás: 16 bar
- maximális üzemi hőmérséklet: 40 °C (a KPE-rendszer részeként)
- minimum üzemi hőmérséklet: -20 °C
- maximális üzemi nyomás: 16 bar
- maximális üzemi hőmérséklet: 40 °C (a KPE-rendszer részeként)
- minimum üzemi hőmérséklet: -20 °C
![general_fittings_kpe_csatlakozo_robbantott.jpg](/images/General-Fittings/general_fittings/general_fittings_kpe_csatlakozo_robbantott.jpg)
A szerelés menete
![kpe_csatlakozo_1.jpg](/images/General-Fittings/general_fittings/kpe_csatlakozo_1.jpg)
Csővágó ollóval (vagy finom fogazású fűrésszel) vágjuk méretre a csövet a cső tengelyére merőlegesen.
![kpe_csatlakozo_2.jpg](/images/General-Fittings/general_fittings/kpe_csatlakozo_2.jpg)
Sorjázzon, majd tegye fel a csőre a rögzítő csavart, a szorító- és síkgyűrűket, a tömítést, valamint az idomot.
![kpe_csatlakozo_3.jpg](/images/General-Fittings/general_fittings/kpe_csatlakozo_3.jpg)
A csövet teljesen tolja be az idomba, majd kézzel kapassa rá a hollandert a menetre.
![kpe_csatlakozo_4.jpg](/images/General-Fittings/general_fittings/kpe_csatlakozo_4.jpg)
Kulcsok segítségével húzza rá a szorítógyűrűt az idomra. Javasoljuk a kötések 24 óra elteltével történő ellenőrzését.
